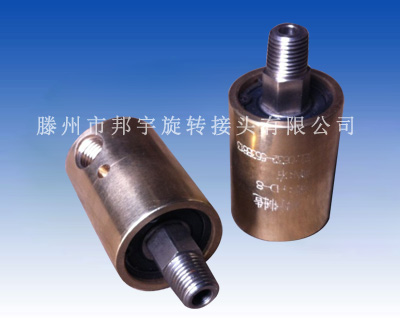

HD／HD—F型旋轉接頭



[結構特點]
    其結構是專門適用于冷卻方面設計的系列產品，它具有體積小、重量輕、摩擦扭矩小等
優點，采用了平衡型密封，摩擦組對材料根據介質環境，選擇各種浸漬石墨、青銅、碳化鎢、
碳化硅的不組合，足以抵擋鐵銹、結垢、碎屑等雜質對密封面的影響，我們的密封件是在CNC
機床和專用研磨機上完成的，表面如同鏡面，使密封更加可靠。
[使用條件]
最高轉數：1000/min 最高溫度：100℃ 最高壓力：1．OMPa 適用介質：水、空氣、鹽水

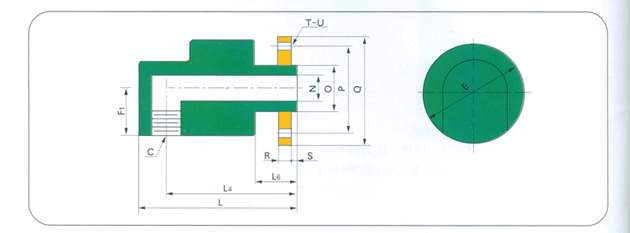

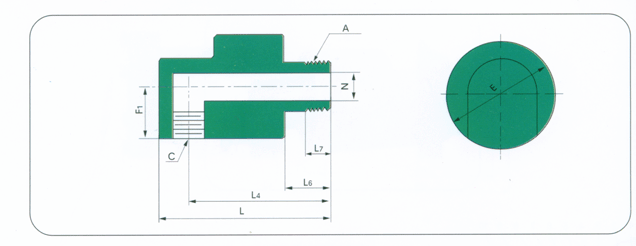

HD型旋轉接頭













規格 型號 A C E F1 L L4 L5 L7 N O P Q R S T U
10 HD-10 R3/8 Rc3/8 55 28 105 90 30 15 8 - - - - - - -
10 HD-F10 - Rc3/8 55 28 118 103 43 - 8 20 60 90 14 6 4 14
15 HD-15 R1/2 Rc1/2 55 28 105 90 30 18 12 - - - - - - -
15 HD-F15 - Rc1/2 55 28 118 103 43 - 12 26 65 95 14 8 4 14
20 HD-20 R3/4 Rc3/4 62 31 115 95 30 20 16 - - - - - - -
20 HD-F20 - Rc3/4 62 31 132 112 47 - 16 32 75 105 14 8 4 14
25 HD-25 R1 Rc1 74 37 125 103 33 20 20 - - - - - - -
25 HD-F25 - Rc1 74 37 141 119 49 - 20 36 85 115 16 10 4 14
32 HD-32 R1-1/4 Rc1-1/4 90 45 156 128 42 25 30 - - - - - - -
32 HD-F32 - Rc1-1/4 90 45 171 143 57 - 30 46 100 140 18 12 4 18
40 HD-40 R1-1/2 Rc1-1/2 95 48 160 130 40 25 36 - - - - - - -
40 HD-F40 - Rc1-1/2 95 48 177 147 57 - 36 52 110 150 18 12 4 18
50 HD-50 R2 Rc2 122 61 220 182 60 35 48 - - - - - - -
50 HD-F50 - Rc2 122 61 225 187 65 - 48 60 125 165 20 15 4 18
65 HD-65 R2-1/2 Rc2-1/2 156 78 256 211 68 40 62 - - - - - - -
65 HD-F65 - Rc2-1/2 156 78 264 219 76 - 62 75 145 185 20 18 4 18

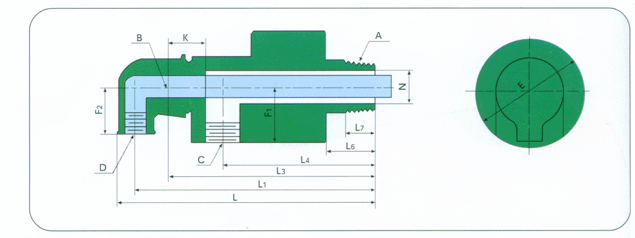

   HS—G型旋轉接頭(雙向流通內管固定式)



規格 型號 A B C D E F1 F2 K L L1 L3 L4 L5 N
15 HS-G15-6 R1/2 G1-8 Rc1/2 Rc3/8 55 28 25 15 147 135 125 90 30 12
20 HS-G20-8 R3/4 G1/4 Rc3/4 Rc1/2 62 31 30 32 170 155 140 95 30 16
25 HS-G25-10 R1 G3/8 Rc3/4 Rc1/2 74 37 33 26 175 160 145 103 33 20
32

HS-G32-15

 R1-1/4 G1/2 Rc1-1/4 Rc1/2 90 45 38 32 211 196 182 148 42 30
40 HS-G40-20 R1-1/2 G3/4 Rc1-1/2 Rc3/4 95 48 43 36 232 210 185 130 40 35
50 HS-G50-25 R2 G1 Rc1-1/2 Rc1 122 60 51 45 300 278 255 182 60 48
65 HS-G65-32 R2-1/2 G1-1/4 Rc2 Rc1-1/4 156 78 62 53 350 325 295 211 68 62

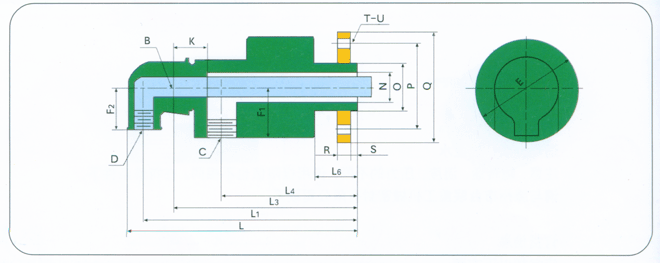

 HS—GF型旋轉接頭(雙向流通內管固定式)





規格 型號 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
15 HS-GF15-6 G1/8 Rc1/2 Rc1/2 55 28 25 15 160 148 138 103 43 12 26 65 95 14 8 4 14
20 HS-GF20-8 G1/4 Rc3/4 Rc1/2 62 31 30 32 187 172 157 112 47 16 32 75 105 14 8 4 14
25 HS-GF25-10 G3/8 Rc3/4 Rc1/2 74 37 33 26 190 175 160 118 49 20 36 85 115 16 10 4 14
32 HS-GF32-15 G1/2 Rc1-1/4 Rc1/2 90 45 38 32 226 211 197 143 57 30 46 100 140 18 12 4 18
40 HS-GF40-20 G3/4 Rc1-1/2 Rc3/4 95 48 43 36 249 227 202 147 57 35 52 110 150 18 12 4 18
50 HS-GF50-25 G1 Rc1-1/2 Rc1 122 60 51 46 305 273 260 187 65 48 60 125 165 20 15 4 18
65 HS-GF65-32 G1-1/4 Rc2 Rc1-1/4 156 78 62 50 358 330 303 219 76 62 75 145 185 20 18 4 18

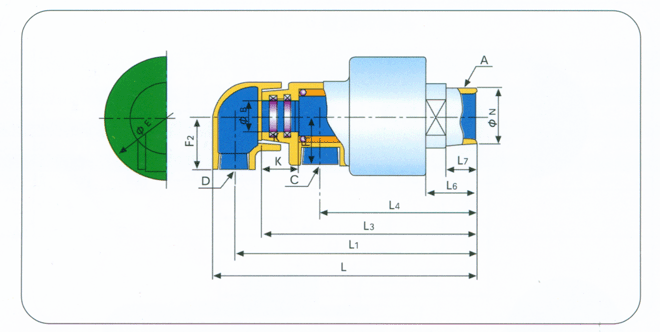

HS—X型旋轉接頭(雙向流通內管旋轉式)



規格
型號
A
B
C
D
E
F1
F2
K
L
L1
L3
L4
L6
L7
N
15
HS-X15-6
R1/2
10
Rc1/2
Rc3/8
55
28
25
15
147
135
125
90
30
17
12
20
HS-X20-8
R3/4
12
Rc3/4
Rc1/2
62
31
30
32
170
155
140
95
30
20
16
25
HS-X25-10
R1
16
Rc3/4
Rc1/2
74
37
33
26
175
160
145
103
33
20
20
32
HS-X32-15
R1-1/4
20
Rc1-1/4
Rc1/2
90
45
38
32
211
196
182
128
42
25
30
40
HS-X40-20
Rc1-1/2
25
Rc1-1/2
Rc3/4
95
48
43
36
232
210
185
130
40
 25

, 3, 5
50
HS-X50-25
, ,
R2
32
Rc1-1/2
Rc1
122
60
51
45
300
278
255
182
60
35
48
65
HS-X65-32
R2-1/2
40
Rc2
Rc1-1/4
156
78
62
53
350
325
295
211
68
40
62

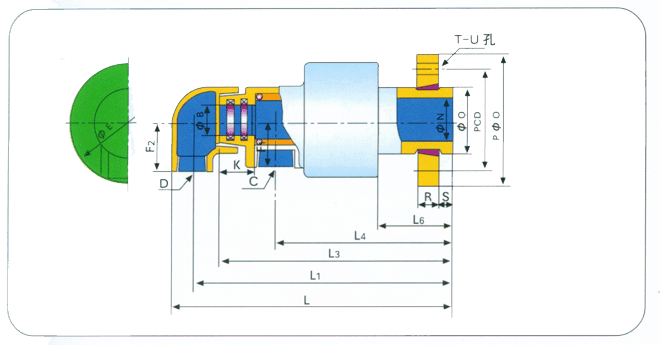

HS—XF型旋轉接頭(雙向流通內管旋轉式)



規格 型號 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
15 HS-XF15-6 10 Rc1/2 Rc3/8 55 28 25 15 160 148 138 103 43 12 26 65 95 14 8 4 14
20 HS-XF20-8 12 Rc3/4 Rc1/2 62 31 30 32 187 172 157 112 47 16 32 75 105 14 8 4 14
25 HS-XF25-10 16 Rc3/4 Rc1/2 74 37 33 26 190 175 160 118 49 20 36 85 115 16 10 4 14
32 HS-XF32-15 20 Rc1-1/4 Rc1/2 90 45 38 32 226 211 197 143 57 30 46 100 140 18 12 4 18
40 HS-XF40-20 25 Rc1-1/2 Rc3/4 95 48 43 36 249 227 202 147 57 35 52 110 150 18 12 4 18
50 HS-XF50-25 32 Rc1-1/2 Rc1 122 60 51 46 305 283 260 187 65 48 60 125 165 20 15 4 18
65 HS-XF65-32 40 Rc2 Rc1-1/4 156 78 62 50 358 333 303 219 76 62 75 145 185 20 18 4 18
