環形波紋管



環形波紋管：
密封耐壓軟管。采用機械性能優于
SUS304的SUS321材質，柔性好，彎曲
半徑小、耐疲勞。
內襯管：
介質傳輸軟管。內壁平滑耐磨，減小振動，
降低噪音，戒指流動平穩。
不銹鋼絲網套：
外層承壓保護套。采用雙層結構。
端部外層保護套：
(1)陶瓷纖維絕熱層，防止熱輻射和鋼水
飛濺燙傷軟管。
(2)剛一柔性外護套，防止運動過程中軟
管跟部過度彎曲。
末端起吊法蘭：
方便連接和運動而設置。





基本參數表：



產品型號

公稱
通經
DN
公稱
壓力
MPa
最小動態
彎曲半徑
r(mm)
法蘭連接尺寸
JB/T81、83-94
總成長度
（L)
(mm)
D
n-d
TDSYRG50A
50
2.5
600
125
4-ф18
按

用

戶

需

要

制

造
TDSYRG65A
65
2.5
700
145
8-ф18
TDSYRG80A
80
2.5
900
160
8-ф18
TDSYRG100A
100
2.5
1200
190
8-ф23
TDSYRG125A
125
2.0
1500
220
8-ф25
TDSYRG150A
150
1.8
1800
250
8-ф25
TDSYRG175A
175
1.6
2000
280
12-ф25
TDSYRG200A
200
1.6
2100
310
12-ф25
TDSYRG250A
250
2.0
2500
370
12-ф30
TDSYRG300A
275
2.0
3000
430
16-ф30







       上述所有構件按最優化工藝和有豐富經驗的焊接技師用TlC法焊接完成，焊接質量經過×光探傷，保證焊接無缺陷，具有最優的性能，安全可靠、壽命長，滿足所有測試和BS
6501—1 991和GBfl_1 4525—1 993的規范。
注意事項：
1、吹氧管在運輸與儲存時應禁油，安裝前應再進行脫脂處理。
2、運行時應逐漸升高壓力，關閉時應也逐漸減小壓力。軟管
隨氧槍運行時應避免與其它管系和墻壁等物體磨擦和碰撞。
3、吹氧管也可以用于氧槍冷卻水等。

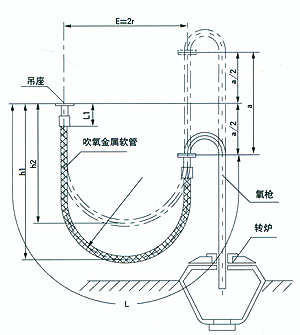

吹氧金屬軟管安裝方式示意圖
